Bride à souder à plaque

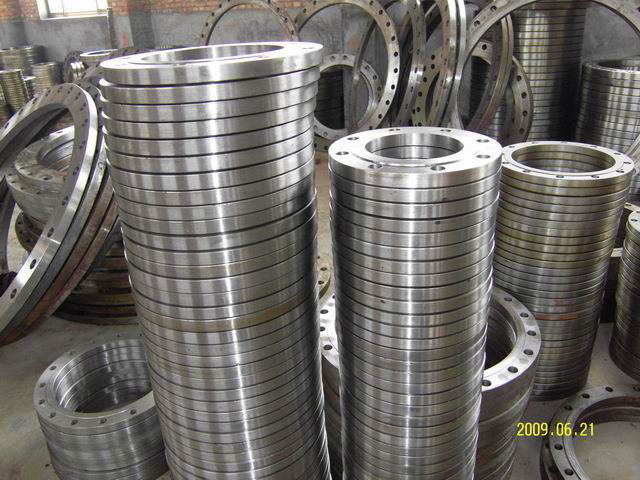

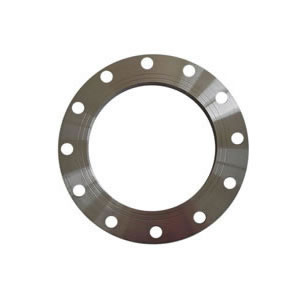

Une bride à souder à plaque est une bride plate de forme circulaire pourvue de plusieurs trous autour du périmètre afin de permettre le raccordement de divers éléments. Les brides sont fréquemment utilisées par paires. Elles sont solidaires l'une de l'autre gr^ace à un joint. En raison de sont faible co^ut et de sa simplicité d'utilisation, la bride à souder à plaque est largement utilisé pour les pipelines de pétrole ou hydrauliques.
Types
Bride à souder à plaque ASME B16.5 and ASME B16.47
DIN 2634, DIN 2635, DIN 2630, DIN 2636, DIN 2637 et DIN 2632
Dimensions
3/8"~100"
DN10~DN2500
Pression
Séries de standard américain: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Séries de standard européens: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, PN 250, PN 320, PN 400
Types de faces de la bride
Série américaine: Face plate (FF), Face proéminente (RF), Face à rainures(G), Face m^ale et femelle (MFM), Joint en anneau (RJ)
Standard
GB/T9112-2000
GB/T9116 1-2000 GB/T9116 2-2000 GB/T9116 3-2000 GB/T9116 4-2000
GB/T9124-2000
SH/T3406-1996
GD2000 GD87-1101
HG/T20592-2009 HG/T20614-2009
HG/T20615-2009 HG/T20623-2009 HG/T20635-2009
ASME B16.5-2009
EN1092-1-2007 EN1759-1-2004
BS 1560-3 1-1989 BS 4504-3 1-1989
AFNOR NF E29-200-1-2007
ISO 7005-1-1992
AS2219-2000
JIS B2220-2004
Matériau
Acier carboné: A105
Acier allié: A182F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Acier inoxydable: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H-347-347H
