Coude de tube, Raccord en T,Coude de tube

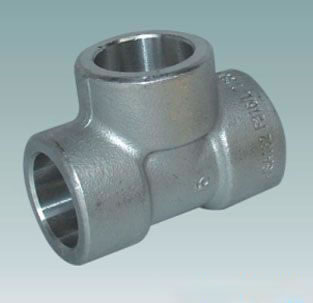

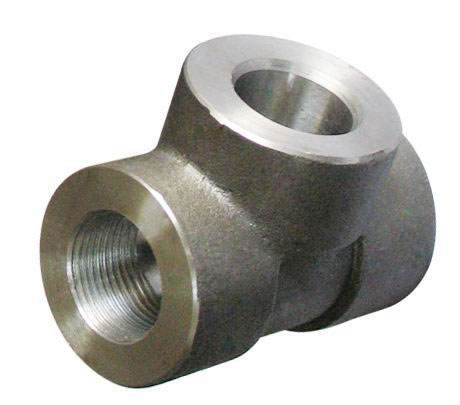

Un Té à souder à emboitures est un raccord destine aux pipelines à haute pression. Il est en priorité utilisé pour la combinaison ou la division du flux d'un fluide. Bien que le Té à souder à emboitures dispose des mêmes dimensions d'entrée et de sortie, le Té à souder de réduction du flux est également disponible.
Types
Il existe divers modèles de Tés à souder sur le marché. Ils peuvent être classifiés comme suit :
1. Selon leur forme : Té latéral, Té perpendiculaire, Té en Y etc.
2. Selon le matériau utilisé : acier inoxydable, acier carboné, acier allié etc.
Dimensions
1/8"-4
DN6-DN100
Pression
3000#, 6000#, 9000#
Normes
GB/T14383-2008
SH/T3410-1996(DN=10-80mm SCH80, SCH160)
HG/T21634-1998
ASME B16.11-2005
BS3799-1974
JIS B2316-2007
Processus de fabrication
Formage, usinage
Applications
Notre Té à souder à emboitures a trouvé de nombreuses applications dans les domaines de l'électricité, de la chimie et de la construction navale mais également dans les pétrolière, du gaz et bien d'autres.
Spécifications techniques du Té à souder à emboitures
| Diamètre nominal | Profondeur de l'embout | Dimension de l'embout | Epaisseur de la paroi | Du centre au fond de l'embout | ||||||||
| A | ||||||||||||
| Cmin | Croix, té, coude 90 | Coude 45° | ||||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 11 | 11 | - | 8 | 8 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 11 | 15 | - | 8 | 8 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - | 8 | 12 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 | 11 | 13 | 16 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 19 | 22 | 28 | 13 | 14 | 18 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 | 14 | 18 | 22 |
| 32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 27 | 32 | 35 | 18 | 21 | 22 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 | 21 | 25 | 25 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 | 25 | 29 | 29 |
| 65 | 2.1/2 | 16 | 76.9(73.8) | 7.7 | 12.5 | - | 41 | 57 | - | 29 | 32 | - |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 57 | 64 | - | 32 | 35 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - | 42 | - | - |
| Remarques 1. L'épaisseur moyenne des parois extérieures ne doit pas être inférieure aux valeurs recensées. La valeur minimale se limite aux zones localisées. 2. Les valeurs supérieures et inférieures du Té à souder à emboitures représentent respectivement les dimensions minimales et maximales. | ||||||||||||
Matériau
Acier carboné: A105
Acier allié: A182F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Acier inoxydable: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H-347-347H
Yanshan est un producteur et fournisseur chinois de Té à souder à emboitures. Nous proposons entre autres produits, le raccord à souder, le raccord en croix, le raccord réduit, le tube acier, le tube d'acier soudé par résistance électrique ou encore la bride à collerette à souder en bout. L'ensemble de notre processus de production peut être finalisé en Chine sur un seul et même site, ce qui nous permet de réduire de manière conséquente nos co^uts de production et par conséquent bénéficier nos clients des tarifs les plus avantageux du marché. Vous trouverez sur les pages produits des informations détaillées pour vous aider dans votre choix.
