KoreanПроизводитель фитингов и стальных труб в Китае.
Трубный тройник, Колено трубы, Трубный переходник
Угловой фитинг является одним из наиболее популярных видов фитингов. Он может быть сварным, но чаще всего используется резьбовой способ крепления. Благодаря большому опыту в этой области, компания Yanshan производить высококачественные угловые фитинги для своих клиентов по всему миру. Наш угловой фитинг имеют ряд таких особенностей как надежность, функциональность, гибкость и простота в использовании. Наши угловые фитинги чаще всего используются в химической, энергетической, нефтяной, газовой и судостроительной промышленности.
Размер
1/8"-4"
DN6-DN100
Давление
3000#, 6000#, 9000#
Стандарты
GB/T14383-2008
SH/T3410-1996(DN=10-80mm SCH80, SCH160)
HG/T21634-1998
ASME B16.11-2005
BS3799-1974
JIS B2316-2007
Процессы
Формование, обработка.

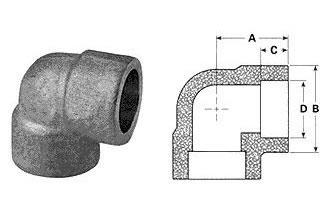

Технические параметры углового фитинга
| Номинальный диаметр | Глубина гнезда | Размер гнезда | Толщина стенки | Центр до дна гнезда | ||||||||
| A | ||||||||||||
| Cmin | 90° Угольник, Тройник, Крестовина | 45° Угольник | ||||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS | 3000LB Sch80 | 6000LB Sch160 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 3.2 | 3.5 | - | 11 | 11 | - | 8 | 8 | - |
| 8 | 1/4 | 10 | 14.1 | 3.3 | 4.0 | - | 11 | 15 | - | 8 | 8 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - | 8 | 12 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 | 11 | 13 | 16 |
| 20 | 3/4 | 13 | 27.4 | 4.3 | 6.1 | 8.6 | 19 | 22 | 28 | 13 | 14 | 18 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 | 14 | 18 | 22 |
| 32 | 1.1/4 | 13 | 42.9 | 5.3 | 7.0 | 10.6 | 27 | 32 | 35 | 18 | 21 | 22 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 | 21 | 25 | 25 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 | 25 | 29 | 29 |
| 65 | 2.1/2 | 16 | 76.9(73.8) | 7.7 | 12.5 | - | 41 | 57 | - | 29 | 32 | - |
| 80 | 3 | 16 | 89.8 | 8.3 | 13.8 | - | 57 | 64 | - | 32 | 35 | - |
| 100 | 4 | 19 | 115.5 | 9.4 | - | - | 66 | - | - | 42 | - | - |
| Примечание 1. Толщина поверхности среднего гнезда должна быть не менее, чем указанное значение. Минимальное значение ограничивается лимитом ограниченного объёма. 2. Верхнее и нижнее значение углового фитинга в каждой спецификации являются максимальным и минимальным размером соответственно. | ||||||||||||
Компания Yanshan является крупным китайским производителем и поставщиком углового фитинга. Мы производим не только угловой фитинг, но и колпачки труб, стальные трубы, различный промышленный фланец. Вся наша продукция имеет высокое качество и предлагается по конкурентоспособной цене. Компания Yanshan расположена в Китае, и мы имеем полный цикл производства нашей продукции. Наша продукция имеет низкую себестоимость, благодаря чему Вы сэкономите при её приобретении. Более подробная информация, о каждом продукте, отображена на соответствующих страницах.
