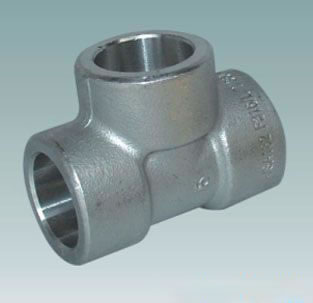

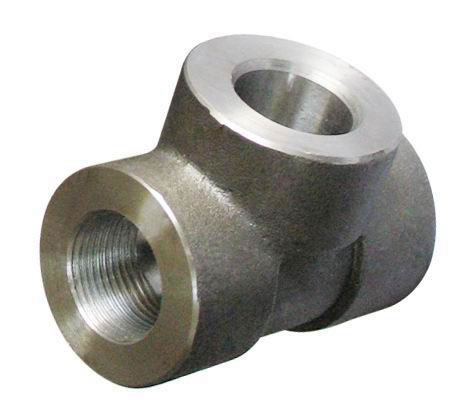

Unión T de soldadura a encaje

Una union T de soldadura a encaje, también conocida como union T de alta presión, es un accesorio de tuberías dise~nado para usarse en tuberías de alta presión. Se usa principalmente para combinar o dividir el flujo de un fluido. A pesar de que las uniones T de soldadura a encaje presentan las mismas dimensiones en las entradas y en las salidas, disponemos también de uniones T de soldadura a encaje con reductor.

Tipos
Existen muchos tipos de uniones T de soldadura a encaje en el mercado.
1. Según su forma: unión T lateral, unión T perpendicular, unión tipo Y, etc.
2. Según el material empleado: unión T de soldadura a encaje de acero inoxidable, unión T de soldadura a encaje de acero al carbono, unión T de soldadura a encaje de aleación de acero, etc.

Tama~no
1/8"-4
DN6-DN100

Presión
3000#, 6000#, 9000#

Estándar
GB/T14383-2008
SH/T3410-1996(DN=10-80mm SCH80, SCH160)
HG/T21634-1998
ASME B16.11-2005
BS3799-1974
JIS B2316-2007

Proceso
Forja, mecanizado

Usos
Nuestras uniones T de soldadura a encaje tienen diversas aplicaciones en las industrias eléctrica, química, naval y petrolera, entre otras.

Especificaciones técnicas de la unión T de soldadura a encaje

Diámetro Nominal		Profundidad del Encaje	Dimensión del Encaje	Espesor de la pared			Del centro al fondo del encaje
				Espesor de la pared			A
				Cmin			90° Codo, Unión T, Unión 4 vías			45° Codo
DN	NPS	Jmin	d₁	3000LB Sch80	6000LB Sch160	9000LB XXS	3000LB Sch80	6000LB Sch160	9000LB XXS	3000LB Sch80	6000LB Sch160	9000LB XXS
6	1/8	10	10.7	3.2	3.5	-	11	11	-	8	8	-
8	1/4	10	14.1	3.3	4.0	-	11	15	-	8	8	-
10	3/8	10	17.5	3.5	4.4	-	13	15	-	8	12	-
15	1/2	10	21.8	4.1	5.2	8.2	16	19	25	11	13	16
20	3/4	13	27.4	4.3	6.1	8.6	19	22	28	13	14	18
25	1	13	34.2	5.0	7.0	10.0	22	27	32	14	18	22
32	1.1/4	13	42.9	5.3	7.0	10.6	27	32	35	18	21	22
40	1.1/2	13	48.3	5.6	7.8	11.2	32	38	38	21	25	25
50	2	13	61.1	6.1	9.5	12.2	38	41	41	25	29	29
65	2.1/2	16	76.9(73.8)	7.7	12.5	-	41	57	-	29	32	-
80	3	16	89.8	8.3	13.8	-	57	64	-	32	35	-
100	4	19	115.5	9.4	-	-	66	-	-	42	-	-
Nota 1. El espesor medio de la pared periférica del encaje no debe ser menor que los valores adjuntados. El valor mínimo está limitado a zonas concretas. 2. Los valores superior e inferior para cada especificación del codo de soldadura a encaje representan los tama~nos máximo y mínimo respectivamente.

Material
Acero al carbono: A105
Aleaciones: A182F 1-F 2-F 5-F 9-F 10-F 91-F 92-F 122-F 911-F 11-F 12-F 21-F 22
Acero inoxidable: A182 304-304H-304L-304N-304LN 316-316H-316L-316N-316LN 321-321H-347-347H
